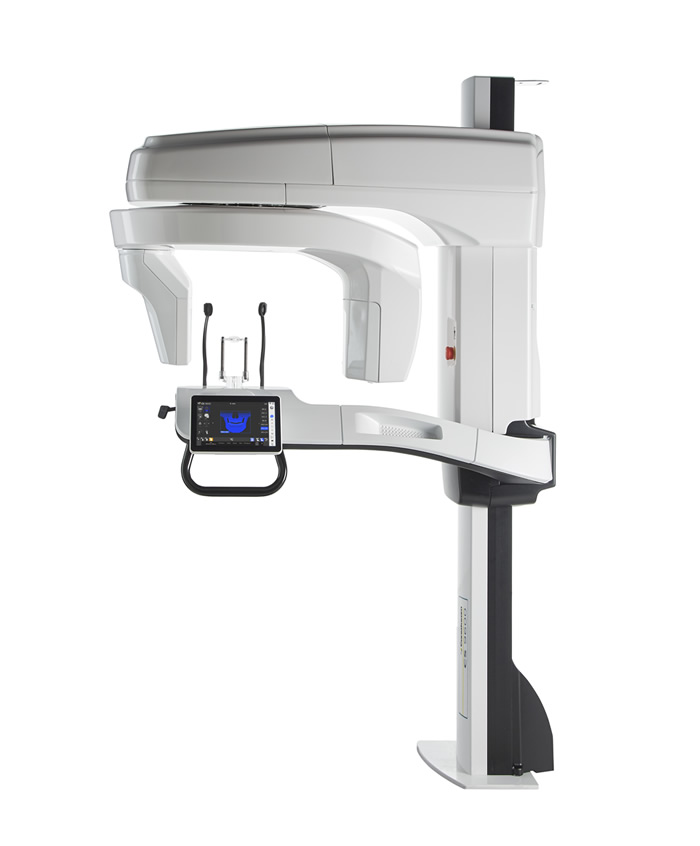

Trophypan SUPREME 3D

トロフィーパン スープリーム 3D

Smarter and better than ever

2019年3月に発売以来、世界で1300以上の歯科医に選ばれたSupreme。
ユーザーニーズにより新しい機能を追加、更にパワーアップしました。
これまでにない、スマートなCBCTを体験ください。

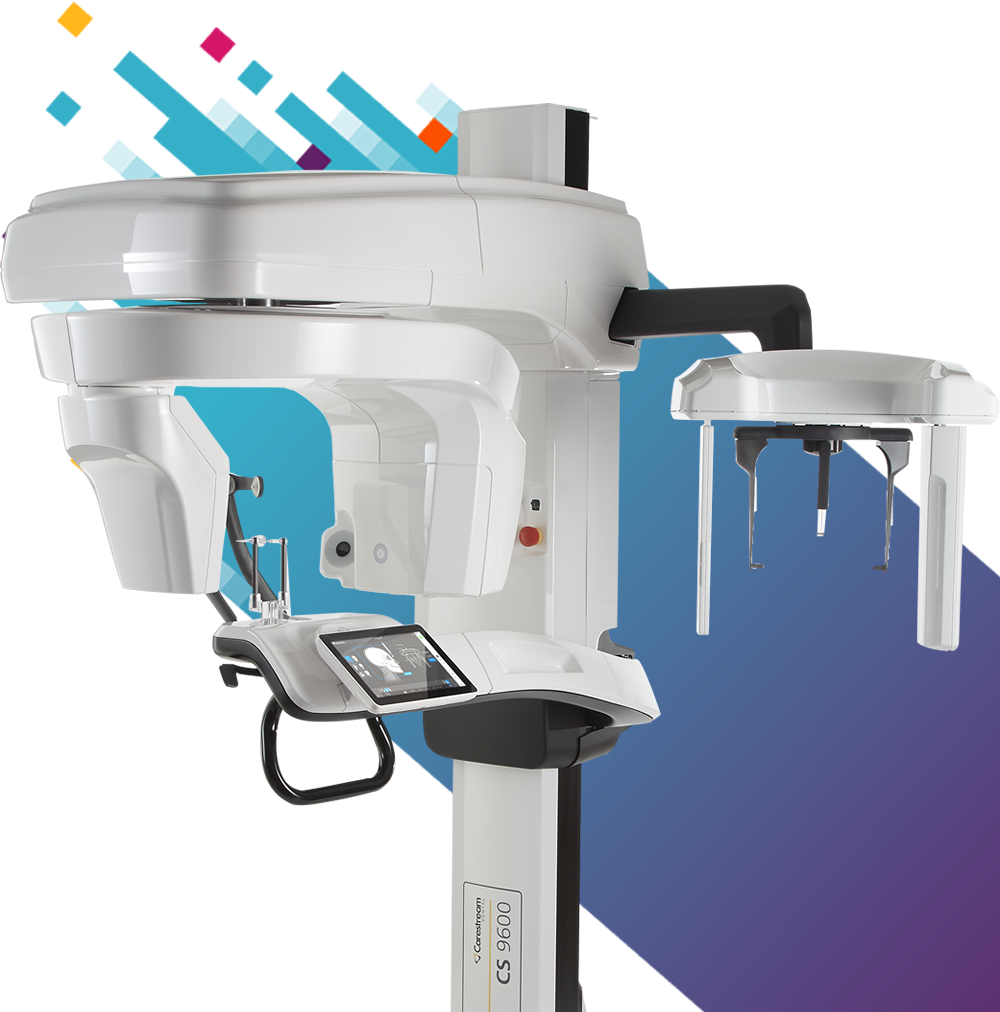

トロフィーパン スープリーム 3D

Trophyのアドバンステクノロジー

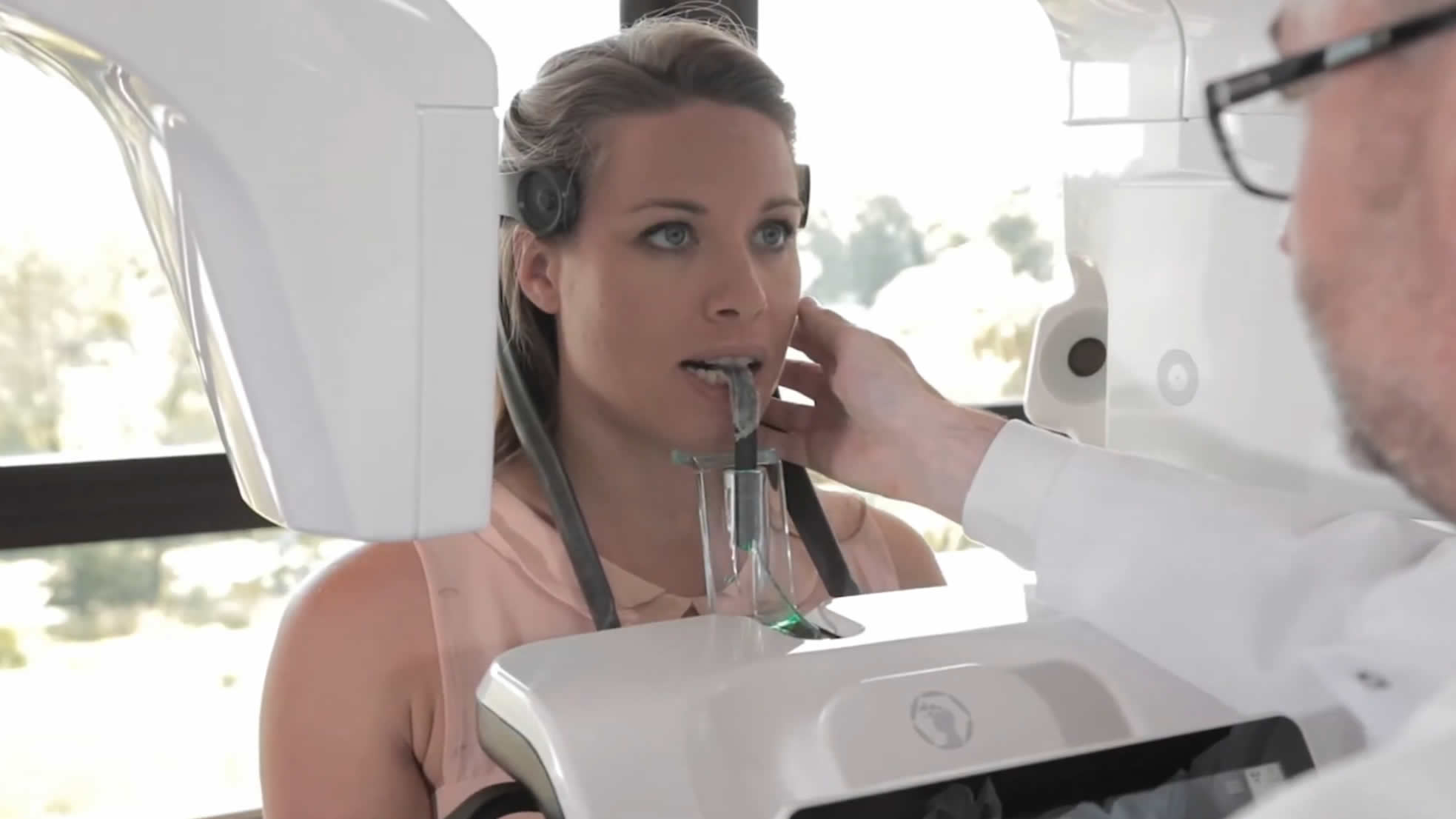

ストレスフリー、AI技術の搭載

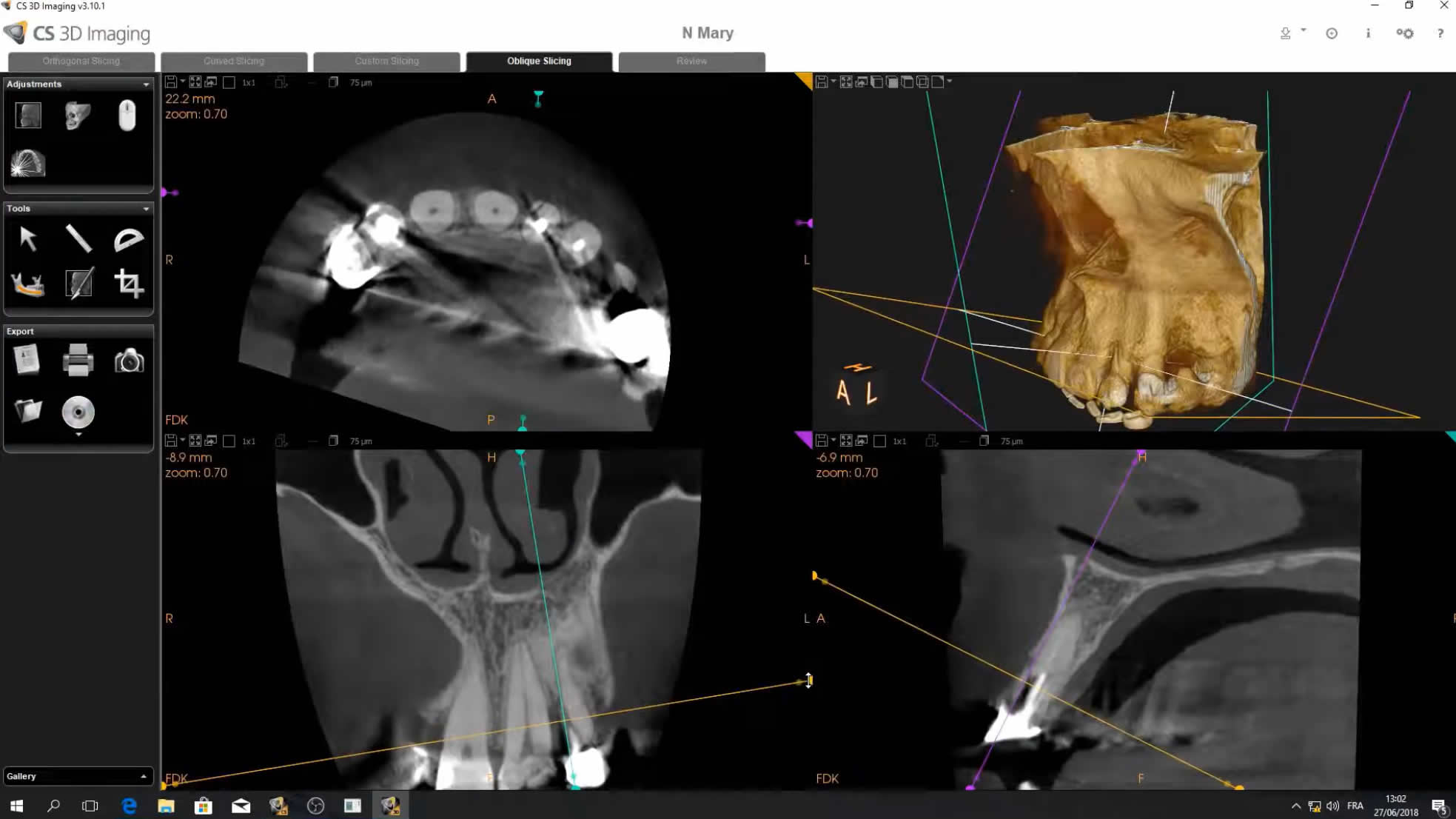

新アルゴリズム、金属アーチファクト低減

CT撮影

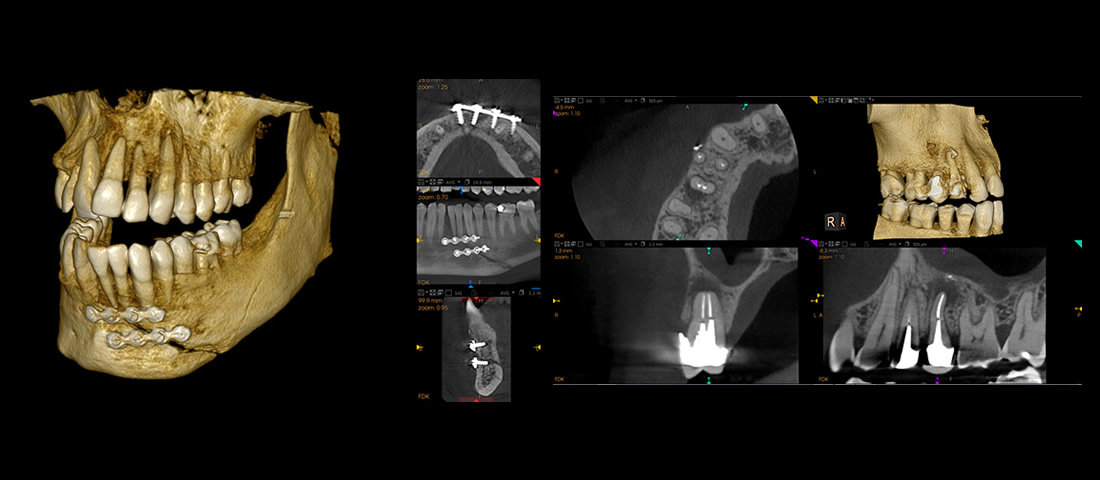

CBCT image

CBCT image

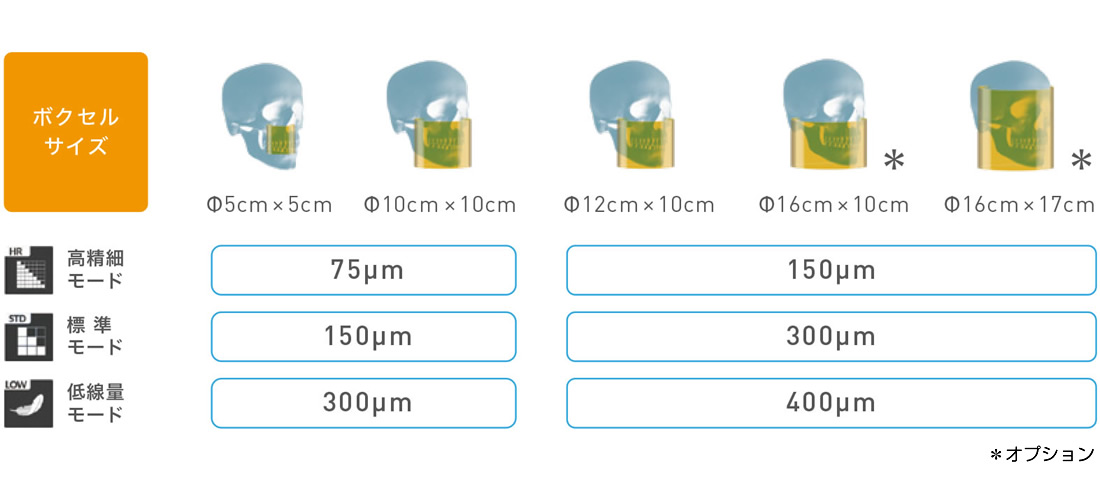

全部で14種類のFOV(Field of View)と3種類の画質モードを組み合わせることで、診断に最適な画像を出力します。日常的な診断から手術まで、どのようなシーンでもその効果を発揮できる装置です。

Voxel size 75μm FOV φ10×10

Voxel size 75μm FOV φ10×10

診断目的に合わせてFOVと画質モードを選択いただけます。

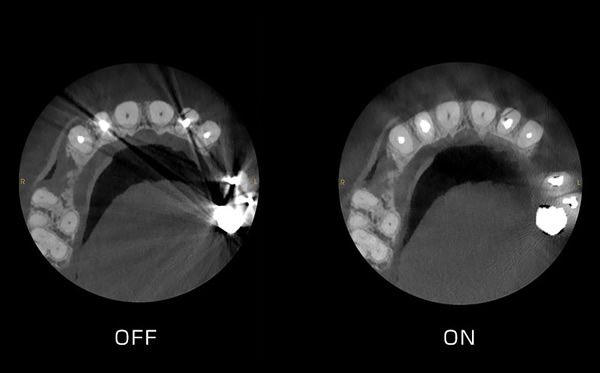

Metal Artifact Reduction Technology

MAR -Metal Artifact Reduction Technology-

補綴物などが原因となるアーチファクトを軽減し、3D画像をより有効に活用いただく機能です。金属を含む歯列向けに開発された再構成アルゴリズムは、現在の医療CTにおける最先端技術の一つです。

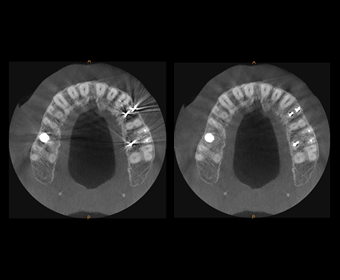

Metal Artifact Reduction Technology

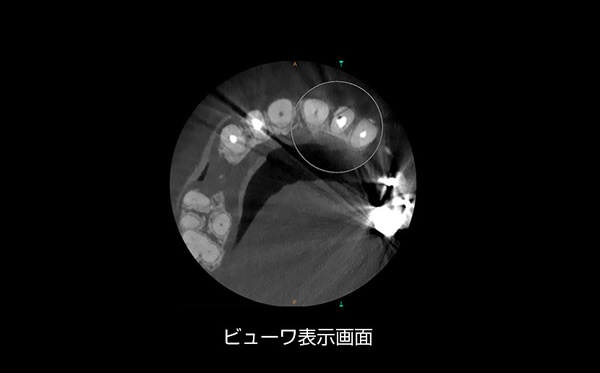

MAR /FDK tool

MAR画像読影のための専用機能を搭載。
円形ROI内部にMAR処理画像を表示。ROI移動する事で瞬時にMAR画像とFDK画像(MARをOFFにした画像)の比較が可能です。

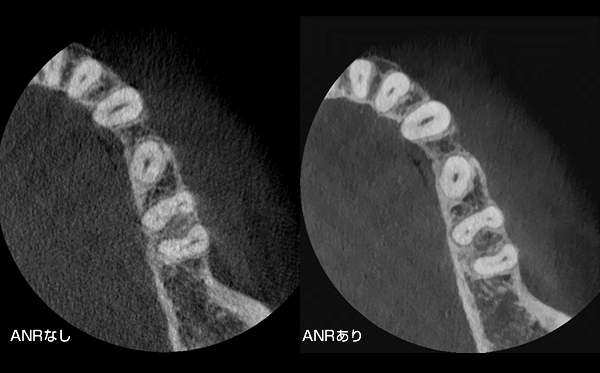

ANR

ANR

粒状性改善のためのANR処理を開発。
細部をより明瞭に観察することが可能となりました。

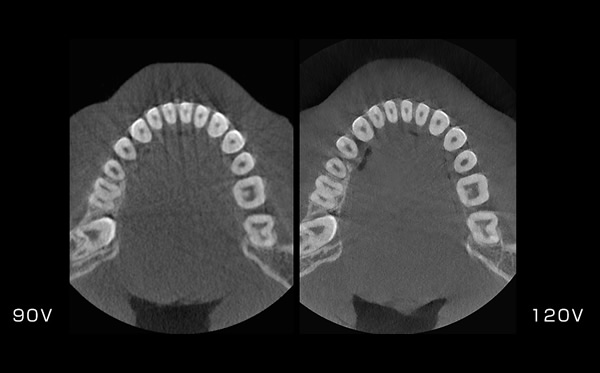

3D High Power Mode

3D High Power Mode

120kV撮影モードを搭載
線量を同等に保ちつつ、アーチファクトの低減を実現しました。

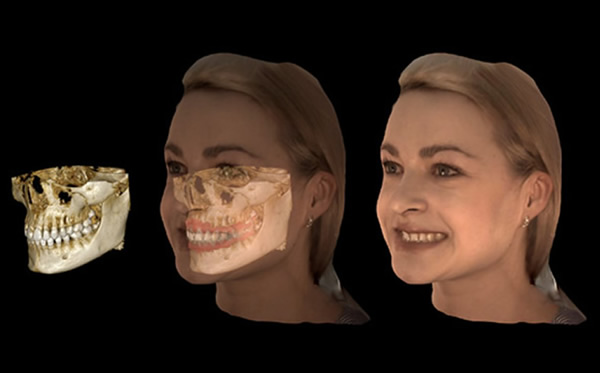

Face Scan

Face Scan

広い撮影範囲を可能とし、多様な用途に活用いただける顔貌の立体画像です。
CTや口腔内スキャンを重ね合わせ表示**が可能です。
診療のみならず、患者様への説明にも活用いただけます。

**使用するソフトウェアの仕様によります。

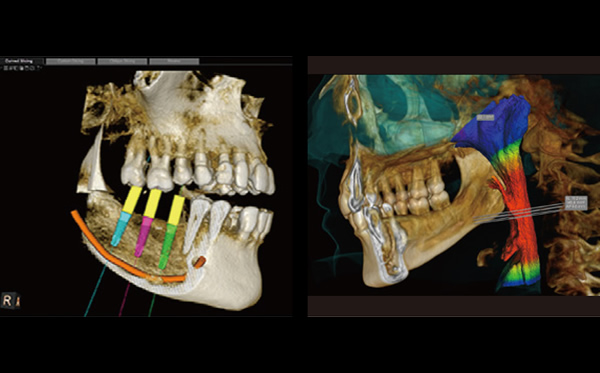

Simulation

Simulation

◆インプラント導入シミュレーション
リアルなインプラント体の形状でシミュレーションできます。(多数のメーカーに対応)

◆Trophy Airway

気道容積の算出と気道形態をカラーで表示できます。
治療の経過観察が容易にできます。

パノラマ撮影

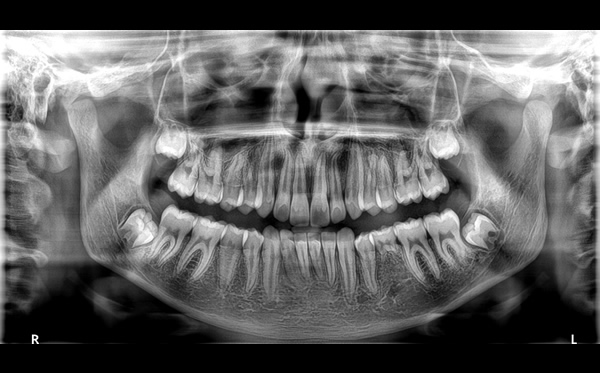

進化したパノラマ画像

TOMOSHARP Technology

新アルゴリズムの開発により、より鮮鋭度の高いパノラマ画像を実現しました。

TOMOSHARP Technology

1.撮影完了後、複数層の画像を生成します。
2.画像全体を数千の領域に分割、それぞれ鮮鋭度を分析し、最適な層を検出します。
3.最適な層を構成し、パノラマ画像を生成します。

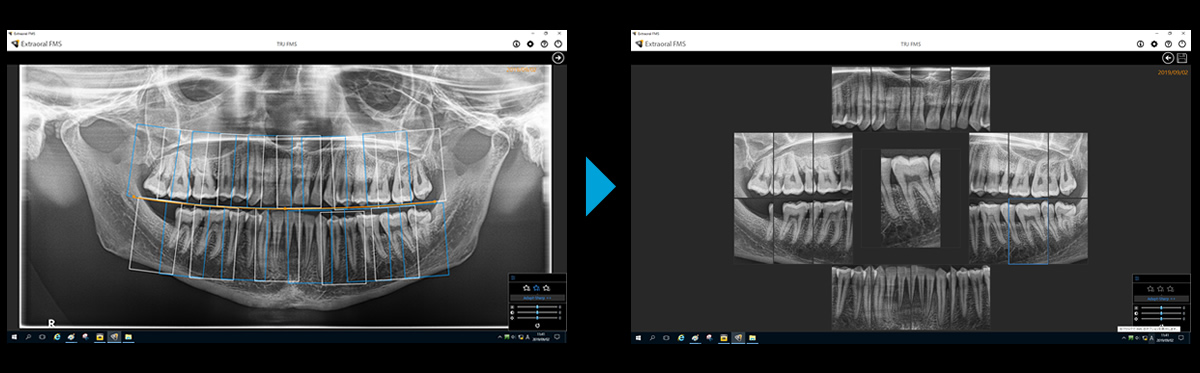

FMS –Full mouth series-

FMS –Full mouth series-

パノラマ画像からデンタルサイズの画像を切り出せます。

操作性

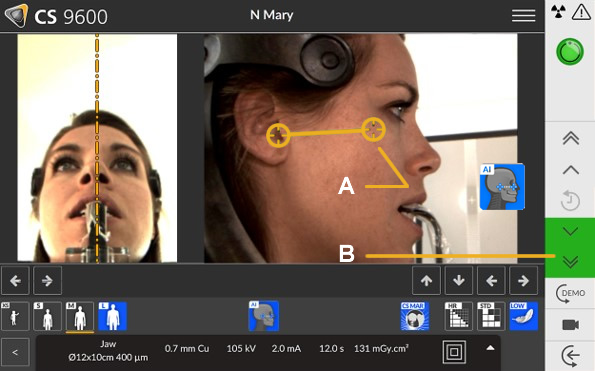

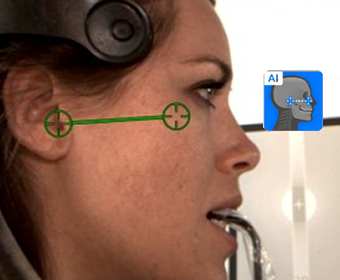

Live positioning assistant Panorama

Live positioning assistant Panorama

AI搭載によりフランクフルトラインを自動認識し、患者様のライブ映像にオーバーレイ表示します。
上下動ボタンがグリーンに点灯し、適切な移動方向へ誘導します。
A.フランクフルト平面を自動認識して表示
B.ガントリー部を動かす方向へ、グリーンライトが点灯

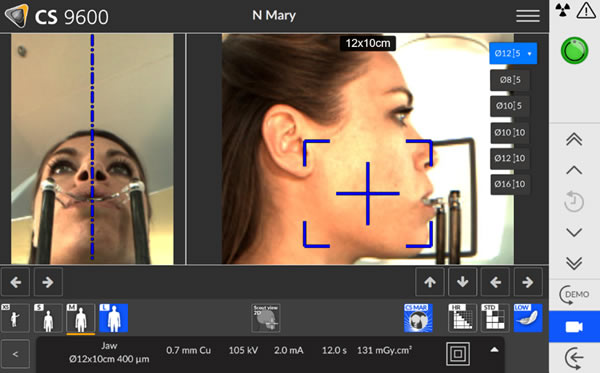

Live positioning assistant 3D

Live positioning assistant 3D

患者様のライブ映像上にFOVが表示されるので、撮影領域の決定が容易に行えます。
こちらの画面で、FOVの変更も可能になりました。

Easy set-up

Easy set-up

撮影設定を1画面に集約しました。
短時間で容易に、撮影準備が完了します。

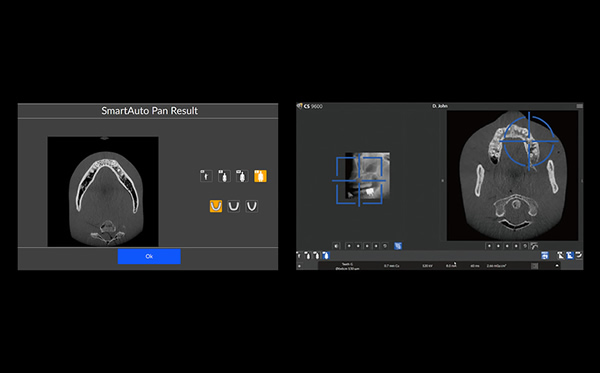

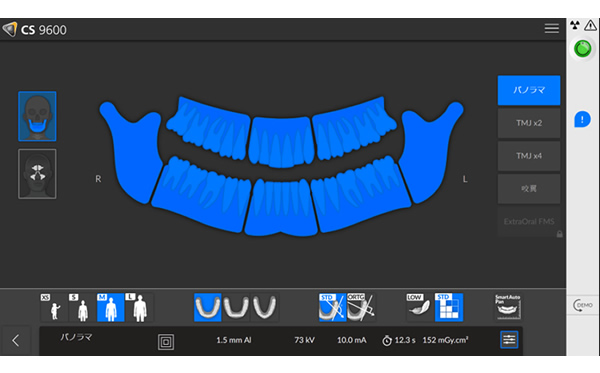

SmartAuto Technology

SmartAuto Technology

◆パノラマ撮影
自動で最適な歯列弓形状と患者様サイズ(XS,S,M,L)を選択します。
適切な選択で撮影する事で、シャープなパノラマ画像を得る事ができます。

◆CT撮影
側面画像に加えて、Axial画像(水平断面)を使う事で、CT撮影領域を認識しやすくしました。

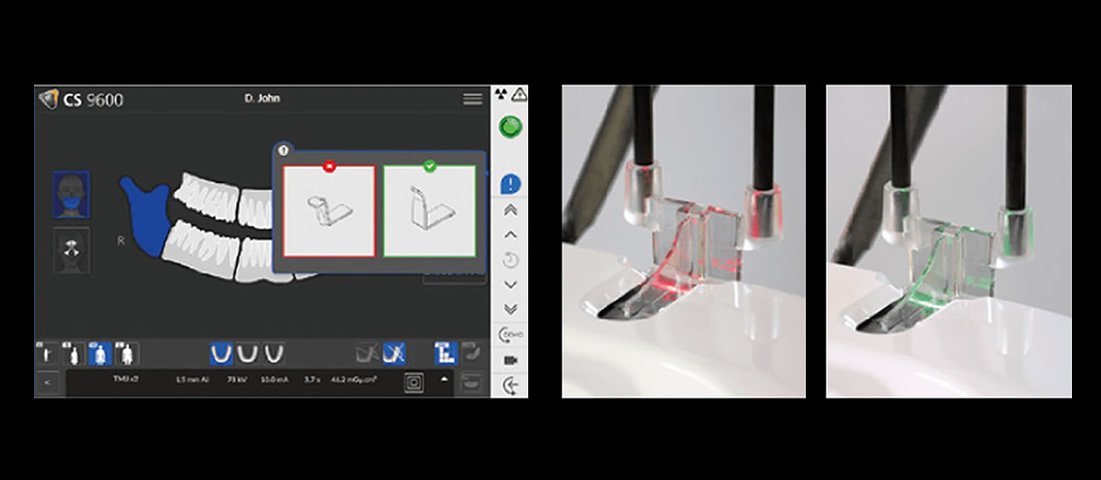

Smart accessoires

Smart accessoires

アクセサリーが正しく装着されている事を、LEDカラーでお知らせします。
適切なアクセサリーが正しく装着されている場合、グリーンライトが点灯します。

Communication Microphone

Communication Microphone

撮影室内にいる患者様とコミュニケーションを取る事ができます。
音声は、Smart Padを通して発します。

セファロ撮影

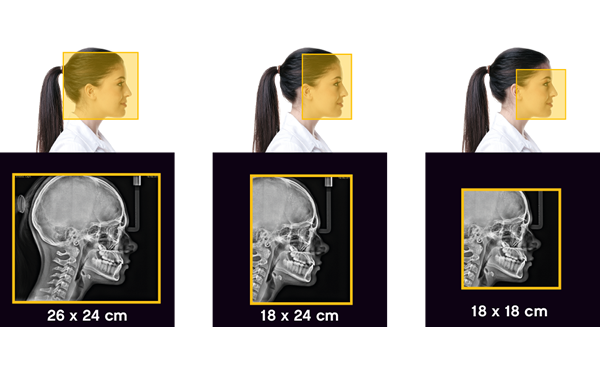

Image size

Image size

3パターンの撮影サイズ。
患者様に合わせて、18×18㎝、18×24㎝、26×24㎝から選択いただけます。

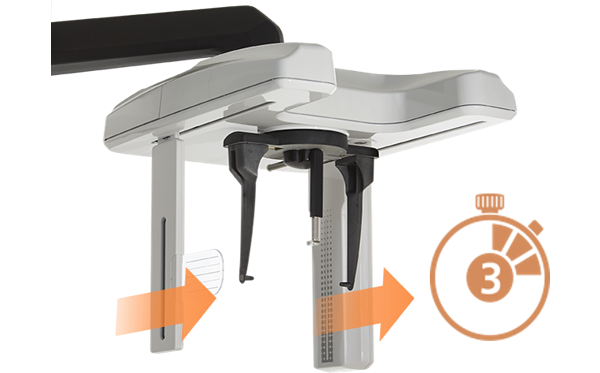

Scan time

Scan time

撮影スキャン時間は、3秒で完了。
小児など体動が懸念される場合に有効な撮影モードです。
(18×18㎝、18×24㎝の高速モードの場合)

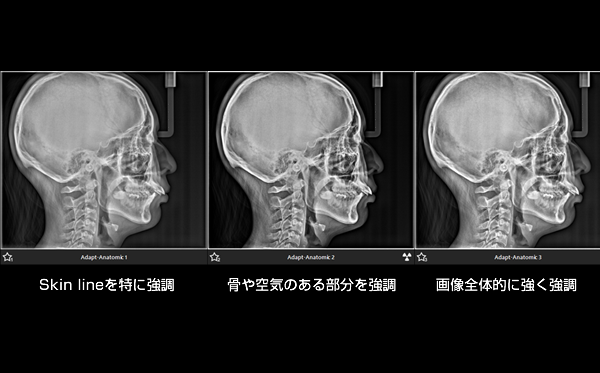

CS adapt

CS adapt

診断目的に合わせて、画像処理の変更が可能です。

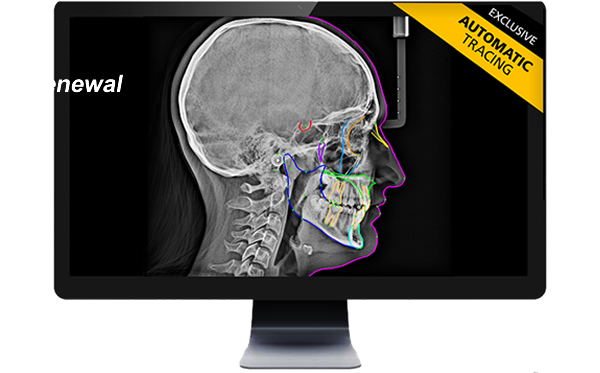

Auto tracing

Auto tracing

矯正で使われるメジャーな計測点、基準平面を自動トレース。
たった10秒でトレース画像が表示されます。

トロフィーパン スープリーム 3D

販売名 トロフィーパン スープリーム 3D
一般的名称 デジタル式歯科用パノラマ・断層撮影X線診断装置 / アーム型X線CT診断装置
認証番号 231ACBZX00008000
製造販売元 株式会社エム・ディ・インスツルメンツ
販売元 株式会社ヨシダ
販売名 CS9600システム
一般的名称 デジタル式歯科用パノラマ・断層撮影X線診断装置 / アーム型X線CT診断装置
認証番号 302AGBZX00025000
製造販売元 トロフィー・ラジオロジー・ジャパン株式会社
販売元 トロフィー・ラジオロジー・ジャパン株式会社
■技術仕様
管電圧 60-90kV / 60‒120 kV (オプション)
管電流 2-15mA
焦点寸法 0.3または0.7mm
総濾過 2.5mmアルミ当量以上
電源 AC200V 50 / 60Hz
最小設置スペース 1500(L)× 2000(D)× 2200(H)mm( オプションのイスがないか、または左側にイスがある場合)
1900(L)× 2000(D)× 2200(H)mm( 右側にイスがある場合)
本体重量 210kg
センサーテクノロジー パノラマ:CMOS / 3D:CMOS
グレイスケール パノラマ:16384 - 14bits / 3D:16384 - 14bits
倍率 パノラマ:1.28 / 3D:1.4
照射時間 パノラマ:0.5~13秒 / 3D:5.5~40秒(2 × 20秒)
■製品構成

【標準搭載】

パノラマ撮影 モード:フルパノラマ、部分パノラマ、咬翼、上顎洞、側方顎関節 × 2、側方顎関節 × 4、副鼻腔AP / PA / LAT、直交パノラマ
患者サイズ:子供、成人小型、成人中型、成人大型
歯列弓形態:通常、四角、シャープ
3D撮影 モード:標準、高精細、低線量
 FOV(直径 × 高さ):4 × 4、5 × 5、6 × 6、8 × 5、5 × 8、8 × 8、10 × 5、10 × 10、12 × 5、12 × 10
患者サイズ:子供、成人小型、成人中型、成人大型
セファロ撮影 モード:高精細、高速
撮影部位:側面、正面(AP、PA)、斜位、軸位、手根骨
サイズ:(縦×横cm)18×18、24×18、24×26
CBCTオブジェクト スキャン
低線量撮影モード(パノラマ / 3D)
ライブ位置づけアシスタント(パノラマ / 3D)
セファロ後付
スマート オート パッケージ
メタルアーチファクト除去処理 ※画像閲覧にはパソコンメモリを32GB以上にする必要があります。

【オプション】

セファロ撮影
デンタルコンバーター
3D ハイパワーモード(120kV 照射)
フェイススキャン
KOSHIKAKE(座位撮影用のイス)
トロフィーエアウェイ
トロフィーPDIP
FMS
STLコンバータ(オブジェクトスキャン)
